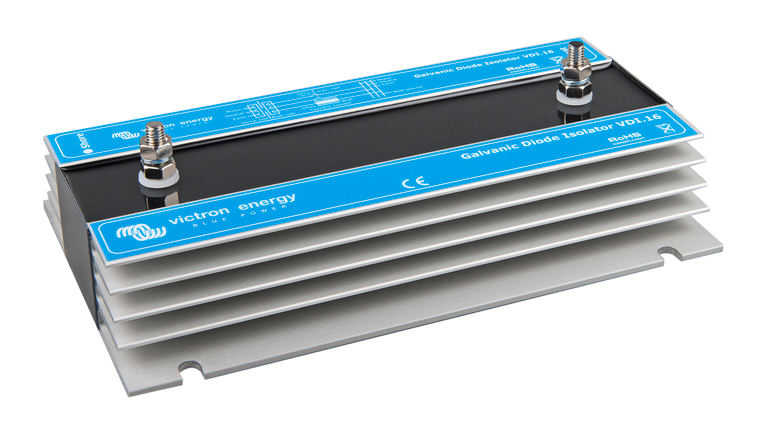

Victron energy Galvanic Isolator VDI-16

Mitat 60 x 120 x 200mm

Galvaaninen erotin estää elektrolyyttisen korroosion. Se estää matalajännitteiset DC-virrat, jotka muutoin kulkevat veneeseen maasähköliitännän suojamaajohdon kautta. Mainitut virrat voivat aiheuttaa veneen vesilinjan alaisten metallisten osien kuten potkurin, läpivientihelojen, potkuriakselin jne. syöpymistä.
Galvaaninen erotin koostuu kahdesta diodista, jotka on kytketty vastakkain rinnakkain. Mainitun tyyppinen kytkentä toimii siten, että diodit sallivat virrankulun molempiin suuntiin mutta vain tietyn kynnysjännitteen yläpuolella. Näissä erottimissa käytettyjen diodien tapauksessa kynnysjännite on noin 1,4 VDC.

Erotin asennetaan välittömästi veneen 230V:n liitännän "taakse". Galvaanisen erottimen myötäjännite on suurempi kuin tyypillisten veneenrungoissa ja osissa käytettyjen metallien potentiaaliero. Tämän seurauksena potentiaalijännite ei pääse aiheuttamaan virtaa joten galvaaninen erotin estää elektrolyyttisen virran kulun. On syytä huomata, että jos AC-virtapiirissä esiintyy (korkeampi) virhejännite, diodit sallivat virran läpikulun jolloin vikavirtasuoja katkaisee virransyötön.
