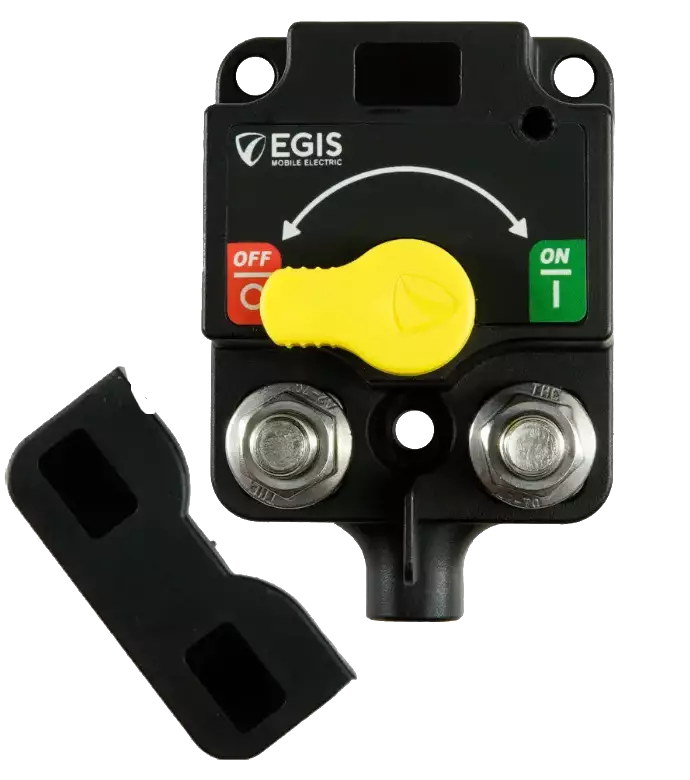

EGIS XD 8710-1900 Päävirtakytkin 500A 8–36V DC IP67
EGIS XD 8710-1900 on tehokas ja kompakti mekaaninen päävirtakytkin, joka on suunniteltu suurivirtaisten akkujärjestelmien luotettavaan kytkemiseen ja erottamiseen. Kytkin kestää jopa 500 A jatkuvan virran sopivalla kaapeloinnilla ja soveltuu 8–36 V DC -järjestelmiin.
Laadukkaat hopeaseoksiset koskettimet, tiivistetty rakenne ja selkeä manuaalinen käyttö tekevät XD-sarjan päävirtakytkimestä erinomaisen vaihtoehdon veneisiin, matkailuautoihin, työkoneisiin ja muihin vaativiin ajoneuvosovelluksiin.
Tehokas ja kompakti päävirtakytkin
XD-sarjan päävirtakytkin yhdistää suuren virrankeston ja pienen asennuskoon. Hopeaseoksiset kosketinpinnat on suunniteltu kestämään suuria virtoja ja kuormitettujen virtapiirien kytkentää. Valmistajan mukaan rakenne tarjoaa paremman kestävyyden perinteisiin pyöriviin päävirtakytkimiin verrattuna.
Kytkimen kirkkaankeltainen käyttönuppi sekä selkeät ON- ja OFF-merkinnät helpottavat käyttöä. Täysin mekaaninen rakenne ei tarvitse erillistä sähköistä ohjausta.
Suunniteltu vaativiin olosuhteisiin
Tiivistetty IP67/IP6K9K-kotelo suojaa kytkintä pölyltä ja vedeltä. Integroitu Gore-Tex-paineentasauskalvo auttaa ehkäisemään kosteuden pääsyä kotelon sisään lämpötilan ja paineen vaihdellessa.
Ruostumattomat M10-liitinpultit, suojattu liitäntäalue ja mukana toimitettava liitinsuojus tukevat luotettavaa asennusta. SAE J1171 -sytytyssuojaus mahdollistaa käytön myös esimerkiksi bensiinimoottorilla varustettujen veneiden sähköjärjestelmissä asianmukaisesti asennettuna.
Käyttökohteet
- Veneiden ja muiden alusten akkujärjestelmät
- Matkailuautojen ja retkeilyajoneuvojen sähköjärjestelmät
- Työkoneiden ja erikoisajoneuvojen päävirtakytkentä
- Apukkujen ja suurivirtaisten DC-kuormien erottaminen
- Teollisuuden pienjännitteiset DC-sähköjärjestelmät
Keskeiset ominaisuudet
- Jatkuva virrankesto jopa 500 A sopivalla kaapeloinnilla
- Käyttöjännite 8–36 V DC
- Manuaalinen ON/OFF-käyttö ilman sähköistä ohjausta
- Hopeaseoksiset koskettimet
- Tiivis IP67/IP6K9K-rakenne
- SAE J1171 -sytytyssuojaus
- Ruostumattomat M10-liitinpultit
- Selkeä keltainen käyttönuppi
- Irrotettava liitinsuojus
- Gore-Tex-paineentasauskalvo
- Yhteensopiva EGIS XD -sarjan modulaaristen liitäntäratkaisujen kanssa
Tekniset tiedot
| Valmistaja | Egis Mobile Electric |
| Tuotesarja | XD Series |
| Malli | 8710-1900 |
| Tyyppi | Mekaaninen päävirtakytkin |
| Käyttöjännite | 8–36 V DC |
| Jatkuva virta | 500 A (2 × 4/0 AWG kaapelointi) |
| Virrankesto 5 min | 700 A (2 × 4/0 AWG) |
| Virrankesto 30 s | 1600 A (2 × 4/0 AWG) |
| Koskettimien materiaali | Hopeaseos |
| Liitinpultit | 2 × M10 |
| Liitinpulttien kiristysmomentti | 140 in-lb (noin 15,8 Nm) |
| Kiinnitys | M6 / 1/4 tuuman kiinnikkeet |
| Kotelointiluokka | IP67 / IP6K9K |
| Käyttölämpötila | -40...+125 °C |
| Sytytyssuojaus | SAE J1171 |
| Mekaaninen käyttöikä | 1 000 000 käyttökertaa |
| Mitat | 80 × 66 × 50 mm |
| Ohjaus | Manuaalinen |
| EAN | 0850035199794 |
Asennuksessa huomioitavaa
Ilmoitettu 500 A jatkuva virrankesto edellyttää valmistajan määrittelemää kaapelointia. Käytettävä kaapelikoko, asennustapa ja ympäristöolosuhteet vaikuttavat sallittuun virtaan.
Kytkin ei korvaa sulaketta tai muuta ylivirtasuojausta. Varmista johdotuksen, liitosten ja suojalaitteiden asianmukainen mitoitus. Irrota akusto sähköjärjestelmästä ennen asennusta.
